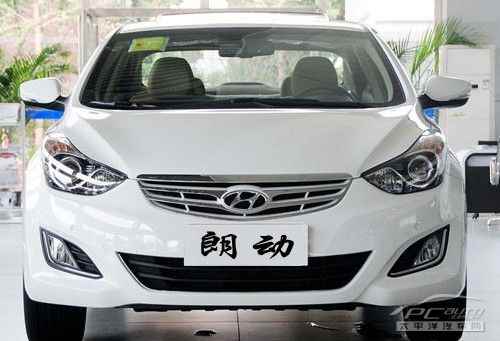

朗动改装方案

朗动(查卖价|参配|政策优惠）

一般方案：Q5镜片 通用安定器 国内雪莱特灯泡 天使眼

顶配方案：海拉2镜片 通用安定器 进口飞利浦欧司朗灯泡 天使眼

其他方案：适用于市光镜安装！

安装导航 可视转向

1准备工具:(1)购买一套拆卸面板的工具。可以选择最便宜的，朗动车只用其中一个，就是两边都平的，有点像医生用的压舌板。(2)其他工具很常见:十字螺丝刀、尖嘴钳、电工胶带、万用电表、手电筒、铁丝或单胶硬线。

二、拆原CD机面板：认为这是所有安装过程中最难操作的环节，是确定是否可以自行安装规范。拆卸面板是一项技术工作，可以拆卸，几分钟；不能拆卸，让你两个小时也没用。面板用锁固定，没有螺丝。当没有经验的人拆卸时，他们的财富超过了技术。困难在于：一是不知道从哪里开始，二是不知道用多少力，三是担心拆卸面板。所以我觉得如果能拆下面板，可以自己组装，剩下的无非是时间问题；如果拆不下来，就送专业装修店组装。不要再做下面的操作了。因为不管你做得多好，装修店都不会少收你的钱。

(1)拆下含有空调风口的两块面板，建议从面板底部拆下挡把。应用两侧扁平的工具，将工具的一端从上到下插入面板与挡把面板之间的间隙，用力插入，同时向两侧撬动。能量从小到大，对称用力，不能太猛。如工具用力过大，产生卷曲变形，需及时整修。此时，最终面板应翘曲，沿面板开口向上，先后翘曲所有锁，取出两块长条面板。(2)拆下前台最左边的隔板，是方向盘下最左边的隔板，对着门，坚固的隔板。这很容易撬开，用工具从接口处撬开，几秒钟。

3拆除原厂CD机器：这很简单，（1）扭转6个固定CD机器面板的螺钉，拆下面板(注意面板上也有锁固定)。(2)拧开4个固定固定。CD取出机器的螺钉CD机器，小心拨出插线。

4组装倒车摄像头：发送的摄像头固定在牌照灯内，可视为专车。(1)拆下后备箱盖板内的黑色保温棉，用十字螺丝刀拧松，然后用手拨出锁。不要用力过猛，锁是塑料的，容易断裂。(2)拆下左侧牌照灯盖内的两颗螺钉(应根据摄像头固定在面板上，判断牌照灯拆在哪里，以摄像头尽量靠近车中间为准)，取下前灯，拧开灯座。(3)用尖嘴钳在灯罩内的灯座接口处，做一个小空缺，足够放两根电线。(4)将摄像头视频线、两根电源线从灯座接口处穿过，线卡在刚刚钳出缺口的地方。(5)拧上牌照灯座。(6)为方便下线安装，再拆下右侧牌照灯。(7)利**将摄像头视频线和两根电源线安装在右倒车灯处，中心位置正好有一个孔，正好接线。(8)寻找倒车灯(前灯底部，白色灯盖)，小心剥下后黑色绝缘，剥下芯线。注意两边不要碰撞。启动发动机，挂倒车挡，测量两端电压是否正常，一般为13V上下，以确定是否找对倒车灯线。此时一定要及时停火待机，所有布线都要在停火状态下进行。(9)插入视频和电源延伸线，将视频延伸线(6米)一端的底线与电源线中的底线并联，收到倒车灯的正级，电源线中的黑条连接倒车灯的负级(这里只有一个接头，剥掉绝缘皮)。插头、接线处必须用电工绝缘胶带盘绕，尽量做好绝缘解决。

5倒车视频线：考虑到布线距离远，跋山涉水，操作困难，为避免后备箱再次向前控制台布线，重复工作。周边电商(查卖价格)|参配|优惠政策)店，购买7米长的双绞线，计划将双绞线与视频线一起，从后备箱到控制台布线。（事实上，我不明白这条线应该连接什么物品。至少我现在不知道了。这样做的目的是为将来做准备。如果我将来想组装什么，我就不需要再安装一条线了。我可以马上用它。这相当于在装修新房时安装更多的插座。相信在车辆装修店，他们不会给你这样做，因为我们不怕麻烦)。

(1)后备箱盖板中间右侧位置，盖板内有股线，出入口为黑色锥形橡皮塞，用力拨下橡皮塞。(2)**，将线从孔内搭出，视频线先从后备箱夹板处穿出。双绞线也一起搭出来，一端留一米，放在隔热棉下，以后用。(3)向左穿线，沿左曲轴布线，原上已有线，也有线卡。(4)寻找靠近汽车左后座左上角的黑色盖板，不需要拆下，只需将面向车门的区域抬起一点。这个盖板也是用锁固定的，门边的连接起，用力抬起。这时，要看到里面有一个小孔，与后备箱连接。当我抬起它时，我用手电筒向才发现(查卖价)|参配|优惠政策)。**将视频线从后备箱穿入车内（此时必须用手电筒点亮）。(5)用力拔出左前、侧门、黑橡胶条。引线到左侧车侧门顶，**穿过B柱，然后将线引到左车前门顶部，然后从A柱穿过，直到控制台左侧已经拆除的坚板，然后将线穿过左侧仪表板，直到导航处。这一步是先拆下密封条，将线从门套边塞进去，再校准密封条。双绞线放在方向盘下到控制台，固定好，保留后使用。

六、组装导航仪：选择专车专用，无需破线，只需按说明书对插即可。(1)将GPS天线向左走，越过左仪表盘，引至左侧，将GPS天线放置在控制台的左前面，即前挡玻璃的左下侧，用工具将电线插入控制台与a柱的接口。因为电线已经固定得很紧了，所以不用双面胶固定天线，正脸往上，放在那里。(2)将视频延伸线插入视频键入插孔。(3)将视频线上的转向控线与设备后面的转向控线连接起来。(4)插上GPS天线，收音机天线，USB接线、其他接线等。注意所有连接插头都要用胶带固定，防止驾驶时振动，接触不良。(5)调试，这是最不安的时候。由于型号不同，应用、调节方法也不同。(6)如果调试正常，可以按顺序拧上固定导航螺钉，然后安装卸下的面板，安装过程顺利完成。
